Installation de Tasmota pour la ZiGate-Ethernet

Dans ce tutoriel, nous allons voir comment installer la plateforme Tasmota sur la ZiGate-Ethernet.

Comme on peut le voir dans la description de la ZiGate-Ethernet, elle utilise un microcontrôleur (ESP32) et pilote Ethernet (LAN8720) très répandue. Cette architecture permet de pouvoir utiliser des utilitaires et logiciels vous permettant de faire du DIY facilement.

Téléchargement

Voici ce qu’il faut télécharger pour que l’installation se déroule correctement :

Tasmota : tasmota32-ethernet.bin
Flasher ESP-Flasher

Le firmware Tasmota ci-dessus n’est pas un firmware standard. Cependant, il est possible, à partir des sources et d’une plateforme de compilation (platformIO) de compiler un firmware contenant les modules nécessaires pour son utilisation.

Dans notre cas, pour des raisons de simplicité, nous utilisons un firmware déjà compilé.

Installation

Tout d’abord, il faut ouvrir le flasher.

ESP_Flasher

  1. Ensuite, brancher la ZiGate-Ethernet sur un port USB. Vérifier le numéro du port COM et sélectionner dans « Serial port »
  2. Puis, dans la partie Firmware, sélectionner le firmware voulu (tasmota32-ethernet.bin)
  3. Mettre la ZiGate-Ethernet en mode flash. et mettre le switch mode sur « ESP »
  4. Enfin cliquer sur le bouton Flash ESP et attendre la fin de la programmation
  5. Cliquer sur « View logs » puis faire un reset de la ZiGate-Ethernet

Une fois terminé, il faut se connecter par l’intermédiaire du WiFi

WiFi

Normalement, devrait apparaître un nouveau SSID dans votre gestionnaire WiFi. Il suffit de cliquer pour s’y connecter.

Une fois connecté, il faut ouvrir votre navigateur préféré et taper : http://192.168.4.1 et vous devriez tomber sur ce type de page.

tasmota_wifi

Il ne reste plus qu’à sélectionner votre borne WiFi et entrer le mot de passe correspondant.

Valider  enfin la configuration en appuyant sur « Save »

Astuce: garder le fenêtre de ESP_Flasher sur le mode log pour vérifier les erreurs

ip_wifi_tasmota

Configuration

Une fois installé, vous retrouverez le WEBUI classique de Tasmota

tasmota_webui

A partir de cette page, vous pourrez configurer toute la ZiGate-Ethernet selon vos besoins.

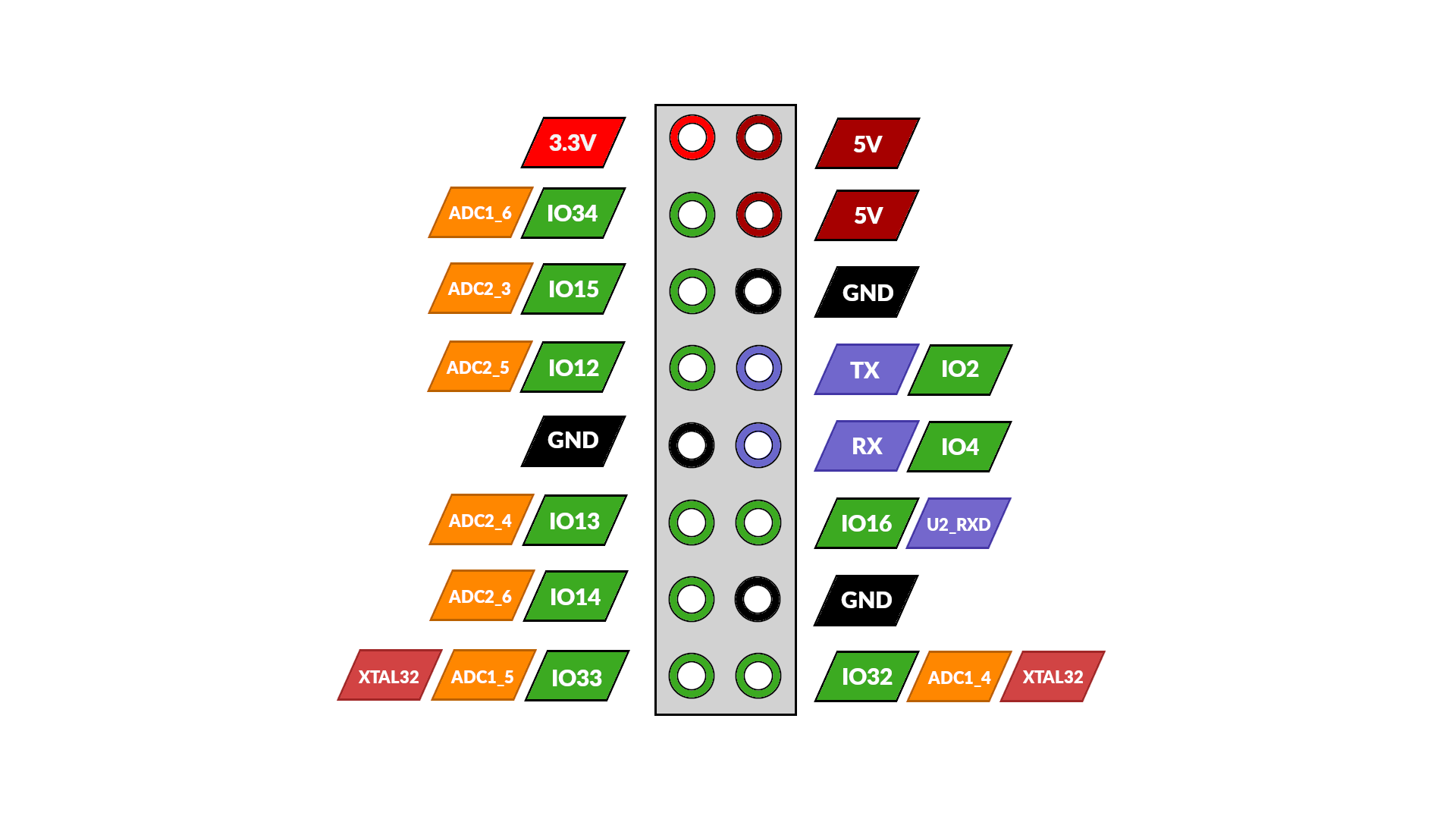

Pour rappel, voici les GPIOs disponibles :

GPIO_ZiGate_Ethernet

Vous pourrez paramétrer les GPIOs en fonction de vos besoins sur la page « Configuration –> Configure template / Configure Module »

tasmota_gpio

Cependant, à ce stade, vous n’avez pas encore la partie Ethernet fonctionnelle et il faut commencer par ça

Ethernet

Pour que la partie réseau ethernet fonctionne, il faut aller dans « Configuration –> Configure Other ».

Dans la partie « Template », copier/coller le texte suivant :

{"NAME":"ZIGATE-ETH","GPIO":[1,1,1,1,1,1,0,0,1,0,1,1,3840,576,5600,0,0,0,0,5568,0,0,0,0,0,0,0,0,1,1,0,1,1,0,0,1],"FLAG":0,"BASE":18,"CMND":"EthClockMode 3|EthAddress 1"}

puis cocher la case « Activate » et valider en cliquant sur le bouton « Save »

tasmota_config_ethernet

Une fois validé, vous devriez avoir ce type d’information dans la console :

Ethernet_tasmota_configuration

Maintenant, vous pourrez accéder à l’interface Tasmota avec la nouvelle adresse IP de votre port Ethernet.

Conclusion

Tasmota est une superbe plateforme car elle est performante et ultra configurable. Elle s’adapte parfaitement au matériel ZiGate-Ethernet qui vous permettra d’accomplir énormément de projet DIY.

Il y a  énormément de possibilités. Du coup, je vous encourage à suivre les nombreux tutoriels et cas pratique présents sur le web.
